Description:

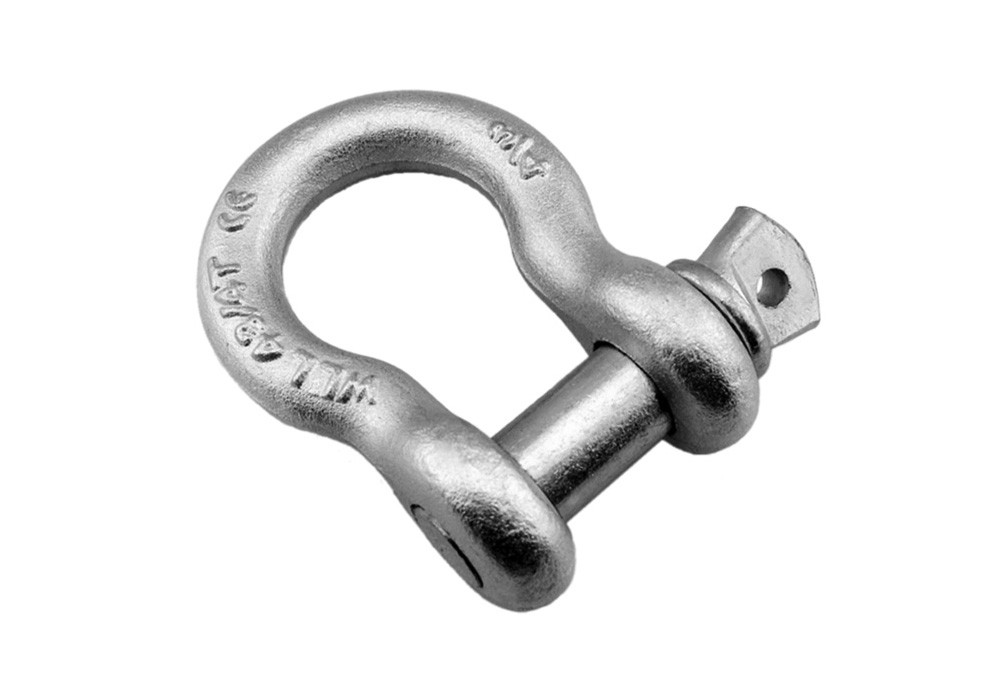

Assure la sécurité des charges lourdes. Dotées d’une conception en forme d’arc, ces manilles sont équipées d’une goupille amovible sécurisée par un mécanisme à vis, permettant une fixation et un retrait faciles des charges. Les manilles à goupille à vis offrent un point de connexion fiable et sécurisé.
| Code | Détails du produit |
|---|---|
| L000048 | Manille à axe à vis 0,5T, axe 8mm, grade 6 |
| L000047 | Manille à axe à vis 0,75T, axe 10mm |
| L000026 | Manille à axe à vis 3,25T |
| L000050 | Manille à axe à vis 4,75T |
| L000031 | Manille à axe à vis 6,5T |
| L000044 | Manille à axe à vis 17T |
| Diamètre de la goupille | Limite de charge de travail (tonnes) | Dimensions (mm) |
|---|---|---|
| 3/16” (4.75mm) | 0.33 | A: 12.7, B: 6.35, C: 22.2 |
| 1/4” (6.35mm) | 0.5 | A: 15.9, B: 7.95, C: 28.6 |
| 5/16” (7.94mm) | 0.75 | A: 19.1, B: 9.53, C: 35.1 |
| 3/8” (9.53mm) | 1 | A: 22.2, B: 11.1, C: 42.9 |
| 7/16” (11.11mm) | 1.5 | A: 25.4, B: 12.7, C: 49.3 |
| 1/2” (12.7mm) | 2 | A: 28.6, B: 14.3, C: 57.2 |
| 5/8” (15.88mm) | 3.25 | A: 36.5, B: 17.5, C: 69.9 |
| 3/4” (19.05mm) | 4.75 | A: 42.9, B: 21.4, C: 82.6 |
| 7/8” (22.23mm) | 6.5 | A: 47.8, B: 24.6, C: 95.3 |
| 1” (25.4mm) | 8.5 | A: 53.8, B: 28.6, C: 108 |
Dimensions A, B et C représentent respectivement la longueur intérieure, la largeur et le diamètre de la goupille, en millimètres.
Avertissement : Les dimensions réelles, les pressions nominales, les mesures et les poids peuvent varier en fonction des modèles spécifiques et des exigences du projet.
